KONG1电机（电动门）遥控器

    在很多由电机带动的装置中，如电动门、电动葫芦等，我们为了提高设备的档次和控制灵活性，减少使用中的不便，降低安装难度。设计出一种专用的无线遥控装置。采用我厂生产的控制模块，并加入了220V或380V（定做）电源电路、控制及输出电路、继电器（5A）、行程开关输入接口及延时互锁电路。

    用户在有效距离内可以用随机附送的遥控手机（两只）对电动装置进行正转（开）、反转（关）、停各种动作的控制， 在开或关的过程中可以随时停止，之后可以继续执行开或关的动作。行程开关输入接口可以方便的接入两只任何型号的常开型行程开关，不需要它的控制电流，这样我们在型号选择，功率容量和体积方面就有了很大的灵活性。可以利用此功能使行程开关微型化和降低成本。

    另外还专门设计了一套延时互锁电路。在电机正转时，如果我们发出反转指令，由于运转惯性，极容易烧毁电机线圈。在这里我们加入延时互锁电路它可以有效的避免此类事故。当我们有意或无意中发出错误指令时，电路会暂时停机，等待5秒以后再执行下一步动作。如果我们令电机同时正反转（即正转和反转键同时按下），电路将认为是不合理指令而不予理睬。

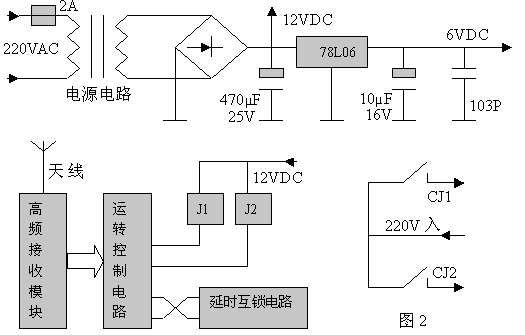

    图2是本机的内部电路示意图，供参考。

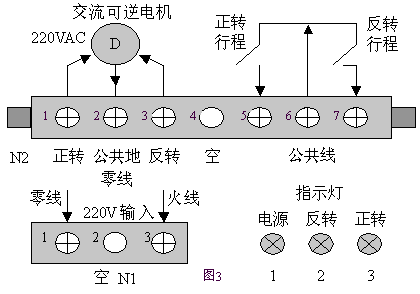

    由于KONG1的内部集成度很高，它的外部接线就非常简单，见图3，这是后面板的安装端子示意图。其中接线端子的N1为220V电源输入端，第1脚为零线；第2脚悬空；第3脚为火线。当用户有特殊要求时，可联系我厂定做380V电压输入的产品，接线端子N2从左到右依次为：1，电机的正转电源；2，电机的公共零线；3，电机的反转电源；4，空；5，正转行程开关输入口；6，行程开关公共端；7，反转行程开关输入口。

    由于KONG1的内部集成度很高，它的外部接线就非常简单，见图3，这是后面板的安装端子示意图。其中接线端子的N1为220V电源输入端，第1脚为零线；第2脚悬空；第3脚为火线。当用户有特殊要求时，可联系我厂定做380V电压输入的产品，接线端子N2从左到右依次为：1，电机的正转电源；2，电机的公共零线；3，电机的反转电源；4，空；5，正转行程开关输入口；6，行程开关公共端；7，反转行程开关输入口。

    在面板的右下脚位置，设置有三个指示灯，左边1号灯为电源指示；中间2号灯为反转工作指示；右边3号灯为正转工作指示。

    在壳体的侧面有一个保险管座，内装2A保险管。当有异常情况而熔断时，请更换相同规格的保险管。如果电机的容量较大时可以更换大电流的保险管。否则会造成保险管易烧坏。以下给出保险管选值和控制功率的关系， 见表1。

    KONG1系列分两种型号：1，KONG1（普通型）30米；2，KONG1A（工业级）200米。发射机的体积分别为72x36x13.5mm和74x37x15mm。接收机的体积均为160x100x55mm。KONG2的发射及接收系统均为全晶振线路设计，一般情况下，在无干扰和短距离场合使用时，KONG1可以满足要求。如果控制距离要求较远和有很高的可靠性时就应该使用KONG1A。

    本机使用的遥控器为我 公司的常规产品，发射机为四键设置。在这里我们命名A键为正转；C键为反转；B、D键为停止。当有用户需要时，我们会根据指定生产专用的面板。

   其他说明：

1，我 公司可单独提供KONG1所用遥控组件：TXC50；TX315B2。

2，控制八路的遥控装置请选用KONG2。

3，我 公司接受批量产品用户的特殊定制。

表一
