发射机在面板上设置有四个按键，当按动时发射机是电路会被激活而进入发射状态，静态时不耗电。机内装配的电池只被用于点发射状态。如使用在长期发射的环境时请考虑备份电源。当用于报警设定和电器开关时，每节电池一般可用到一年以上，电池的容量为45mAH。
接收机与外界的连线使用引脚形式，引脚依次排列为电源，解码有效输出,D路,C路,B路,A路,地。其中ABCD四路为互相锁定状态，解码有效输出是不论哪一路信号到达，只要解码有效即有输出，直到发射机停止发射，我们可以利用此端使组件具有各种的输出状态。接收组件的基本输出见图3，同时该电路也是最基本的外围测试电路之一。当我们按动发射机按键时，与其对应路的LED即可发光，当用户在大量购买TX315B2时，
我公司会赠送由该电路制作的测试器，以方便用户对TX315B2进行各项指标的检测。
关于TX315B2接收组件的低电压工作方式
在某些场合中，需要在低电压环境下工作，这时我们向您推荐一种最佳的解决方案。我公司专为其生产的H994超低压升压器，可以将1~5V的直流电升至直流5V，供接收组件工作，其输出为5V可以直接推动LED。H994应用电路见图8。其无需任何外围器件。
以下给出使用TX315B2的应用实例：
1，互锁型控制方式

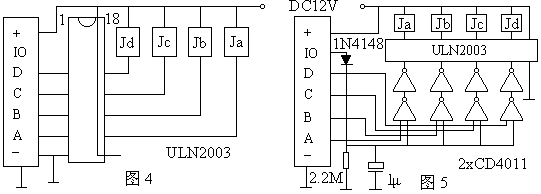

适用于多路中只有唯一一路输出的控制电路，由于直接由组件的芯片推动，其外围器件是最少的一种控制方式。而且基础电路工作在触发型式，所以在此状态下控制距离是最远的。在输出接口电路中使用了集成驱动电路，内部已含各种保护功能，可直接推动继电器或小型电机。电路见图4，相关产品：TXC04-4继电器控制板。
2，非锁型控制方式
可以取代传统的机械式按钮开关，其继电器的触点可以直接与按钮开关并联，当按动发射机按键时继电器随之吸合以完成执行动作。在电路中加入了防抖动功能，用来防止因手的颤抖、按键接触不良、瞬间脉冲、电源污染而造成的输出抖动现象，使得控制动作更加稳定可靠。非锁型控制方式是最常用和最稳定的一种。电路见图5，相关产品：TXC04-1继电器控制板。
3，双稳型控制方式

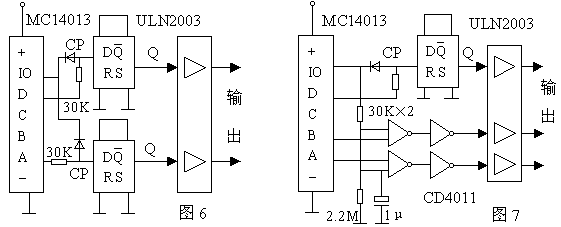

此状态类似于开关，按动发射机一次，与该路相对应的输出动作，再按动一次即解除，依次反复。四路输出均能单独控制，不受其它路的干扰和限制，用本电路组成四路遥控开关最为适宜。在电路中使用了双D触发器，用于实现独立开关的功能且在上电时自动处于低电平输出。电路见图6，图中只给出其中两路。相关产品：TXC04-2继电器控制板。
4，混合型控制方式
非锁和双稳两种输出方式的组合，均为两路。用户可以灵活使用，它可以实现两组按钮功能和两组开关功能。四路可以单独使用而不受其它路的限制。电路见图7，图中只给出其中两路。相关产品：TXC04-3继电器控制板。
|
