TK-04  童车遥控、脚踏控制器



    本电路是专为童车的智能化控制而设计的,在儿童骑行童车时,家长可利用手中的遥控器对其进行监控和保护,以防止意外的发生。提高了产品的档次和安全系数。

    在电路中含有可编码加密芯片,使用其会自动为每辆童车赋予一套密码,这样在使用时,本车的接收器将只识别本车的遥控装置的指令,为童车的安全又增加了保证。遥控器采用微型设计,便于携带和操作。

    本电路可以遥控电动童车前进、后退、报警声和灯光,可以在有效距离内强制使童车停止(即使脚踏开关被踏下), 可以自动进入电子式脚踏开关操作。而无须附加的设定和转换。



    四大主要功能:

    一, 脚踏开关:

    它的功能类似于常规童车,但其控制的并非电机的电源,而是内部电路,这样大大延长了脚踏开关的使用寿命,消除了因触点电流大而造成的电极损坏。并且允许使用小面积的触点,进而降低成本和返修率。

    二遥控童车前进后退:

    家长可以使用此功能在远距离令童车前进和后退,避免儿童误入自行车或机动车道发生危险。也可使儿童在不踏住脚踏开关时只需控制方向即可前行。

    三,脚踏开关锁定:

家长可以遥控锁住脚踏开关,使其失效,避免儿童在无人监管时自由活动。

    四, 蜂鸣,灯光控制:

    家长可以遥控改变蜂鸣,灯光状态,增加儿童对童车的趣味性。



    注:当遥控器丢失时,重新闭合总开关,使用脚踏开关就能进行常规操作。



    使用说明:

    按动遥控器A键,童车前行,再按动一次停止。

    按动遥控器B键,童车后退,再按动一次停止。

    注:前进时,按B键无效。后退时按A键无效。

    前行停止后1秒后,按B键有效。后退停止1秒后,按A键有效。此功能是为了防止频繁正反转使电机造成损坏,和使童车突然做相反动作而摔伤儿童。

    按动遥控器C键,可以控制音响和灯光电路。按一下开启,再按一下关闭。

    按动遥控器D键,可以选择是否遥控关闭脚踏开关。

    四个功能键在控制主板上分别由LED1LED4显示,灯亮时为该控制指令有效。



    注:为防止儿童超出家长的遥控距离而发生意外,强烈建议家长在常规控制时不要伸出遥控器的天线,在紧急情况时再伸出就可以大大增加遥控距离。



    下面给出电路的接线说明,供安装时参考。

符号

接线

符号

接线

负极(电瓶地)

K

    接音响和灯光电路,无极性

+6V

正极(电瓶正)

K

DJ+

电机正极

KO

脚踏开关中点

DJ-

电机负极

KDJ-

脚踏开关倒退





KDJ+

脚踏开关前进

具体的接线示意请见下图:

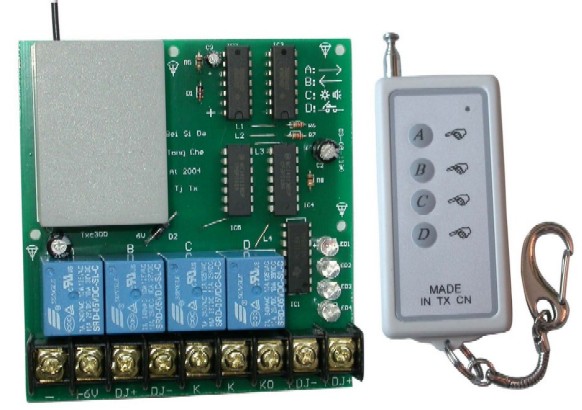

外型图(仅供参考):

发射手柄和接收电路的有关参数:仅供参考

以实际电路为准,图片仅供参考



发射手柄

接收电路

工作电压

12V  23A  机内已配

6V   由外部电瓶供电

工作时耗电

22mA

3.8mA-95mA

载波频率

315MHz

作用距离

50

控制能力

每路6V5A

体积

36x78x15mm

95x87x20mm

重量

45g

48g

注意:

1,  由于本电路采用高频传递信号,在装配时接收电路的天线应尽量远离金属物,并伸直,不要打直角弯,否则会影响控制距离。

2,  当遥控距离变近时,应及时更换12V  23A电池,以免影响正常使用。我公司可以长期供应电池,需要时只需邮购即可。

3,  在使用装配有本电路的产品进行遥控时,必须由意识正常的成年人操作,以免发生意外。

4,  由于本电路带锁存功能,故强烈建议在整车说明书应注明正常使用时不要伸出发射天线,待童车处于要超出控制距离时,可伸出天线使其停止或后退,这样可有效的避免童车失控现象发生,保证儿童及他人的安全。
