本电路是专为童车的智能化控制而设计的，在儿童骑行童车时，家长可利用手中的遥控器对其进行遥控操作，提高了产品的档次和安全系数。遥控器采用微型设计，便于携带和操作。

    功能：本电路利用高频技术传递数字指令，可以通过手中的遥控手柄，在近距离内控制童车的前进和倒退。

    使用：可以进行前进、后退两项遥控操作，当按下遥控手柄的前进键时童车前进，抬手即停，按后退键时童车后退，抬手即停，操作方便简单，适合近距离控制。

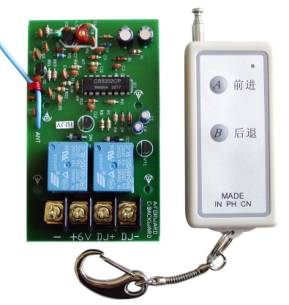

电路分为发射手柄和接收控制电路两部分，请见下图：

以实际电路为准，图片仅供参考

    装配：发射手柄内已含有12V 23A遥控电池，用户可直接使用。

接收电路的电源输入和电机控制输出已经包括电线接口。只要按图接线就不会出问题，特别指出本电路没有极性保护措施，电源的正负极绝对不能错，否则会烧坏电路。电机控制输出直接为电机提供电源，控制能力6V5A。

    通常在电机的两端需要并接一只104PF（0.1μF）的电容，以排除电机在运转时产生的电磁干扰对接收效果的影响。

    发射手柄和接收电路的有关参数：仅供参考

    注意：

    1，由于本电路采用高频传递信号，在装配时接收电路的白线框内部分应尽量远离金属物，并避免被金属体包围，否则会影响控制距离。

    2，当遥控距离变近时，应及时更换12V  23A电池，以免影响正常使用。我公司可以长期供应电池，需要时只需邮购即可。

    3，在使用装配有本电路的产品进行遥控时，必须由意识正常的成年人操作，以免发生意外。遥控手柄不得交儿童玩耍和使用。

    4，成年人操作时应避免快速反复按前进和后退键，以免损坏驱动电机、摔伤儿童、伤及他人。如需改变方向应等车停下方可进行。

    5，由于本电路不带密码，其遥控器会对同类型童车有效，请有关厂家注意说明，避免发生意外事故。如需密码请选用TK-02型电路。
