K5AS开关型升压器
K5AS属于开关型DC/DC转换电路，可以将低压直流电提升到较高的电压，电路中采用国外专用开关电源器件，性能稳定可靠，电路附带的散热器保证电源长期稳定的工作。在电路中已含有滤波电容和快速整流二极管等外围器件，在使用时只需接入必要的导线即可。
电源的最低输入电压5V，但建议设定在10V以上，否则会影响电源的输出能力。最高输入电压不得超过35V或输出电压否则会影响电路的正常工作甚至会烧毁器件。
电源的功率标称80W，工作效率75%。但这两项指标取决于输出和输入电压的比值，比值越大效率越低输出功率越小。也就是输出输入电压越接近电路的工作效率越高功率越大。比如同样输入电压12V，升18V可到4.2A，升24V时为3A，30V时2.2A。
电源的输出电压可根据用户需要在出厂时设定在10V~35V范围，当有特殊需要可指定能升到55V电压的产品。
由于升压电路的前级电流较大，使用时应提供足够的功率以保证电路能发挥正常的效用，输入电流和输出电流的关系：
输出电流=工作效率×（输入电压/输出电压）×输入电流。
电源的工作温度：-20˚C~85˚C，散热器的温度较高属正常现象。

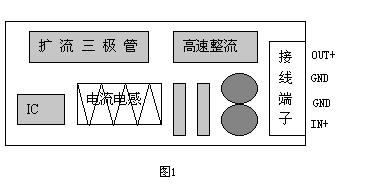

电源采用端子形式：见图1。 |
