开关系列稳压器K5AJ（K3AJ）

注：K3AJ 只有体积与电流没有5AJ大，其他指标与5AJ相同。
    每个电子装置能否稳定可靠的工作,在很大程度上决定于它们的电源,作为一个好的电源,应该能够承受输入电压的波动和干扰,并为电路提供稳定的电压和足够的电流输出。这里向您介绍我厂的K5AJ开关式稳压器。
         K5AJ是以大功率开关IC为核心,并加有高品质的大功率开关器件支持,电路简洁,极大限度的保证了整机的可靠性。在电路中设置了各种保护功能：1，开机软起动。2，过热保护。3，过流保护。有效的保证异常情况时电源和负载的安全。输出,输入端采用台湾生产的DT-126型接线端子，能够承受大电流和高温的考验，板上的散热器可以保证电源长时间连续工作。
        K5AJ既可应用于工作条件恶劣的机动车供电,发电机输出电路，也可用于各种精密的电子线路中,是一种用途广泛,高效节能的新型电源。现已被装备在多种电器设备上。

K5AJ技术指标：
1， 最高输入电压：40V（可定制60V）
2， 静态电流：25mA 左右
3， 最大输出电流：5A
4， 最大输出功率：60W(4A15V)
5， 电源转换效率：85%

6， 开关频率：500KHz
7， 过热保护：150℃
8， 过流保护：6A
9， 纹波抑制比：56dB
10，工作温度：-20℃~+85℃

    K5AJ电源无外壳，板上有四个定位孔，可安装在各种电子设备中。体积：100㎜(长)×60㎜(宽)×53㎜(高)。板的两侧各有一只端子,其中IN+：输入正极,IN-：输入负极,OUT+：输出正极,OUT-：输出负极。输出电压常规有：5V,6V,9V,12V,24V。用户可定制5~30V之间的任一电压值。

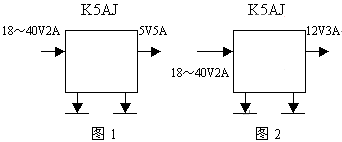

    K5AJ的应用相当简单,请参考以下应用举例：
    图1电路可用于单板机,数控板,TTL电路。
    图2电路可用于LED数显板,机车电路。

    注意事项：
1，K5AJ由于需要约10mS的启动时间，故应先给电源加电，而后再加负载。
2，线路板敷铜面焊装有各种贴片器件,不得随意调动,更换.以免损坏电源或负载。
3，输入和输出电线应尽量粗些,否则会因阻抗加大造成工作不正常或输出能力下降。
4，如需其他大,中,小功率的升压型,降压型,反转型直流电源,请与我公司联系。
5，我公司提供K5AJ在使用过程中的技术支持。
