H994超低压升压电路

    当产品的体积需要做的很微小时，电源部分的体积问题就显的很突出，而电路工作电压一般在3-6V之间，这时就需要使用升压电路，无线寻呼机就是典型的范例产品。电源部分体积问题的解决使得我们可以随心所欲的设计各种产品了。

    这里介绍我公司最新推出的H994升压电路，它的转换效率高于85%，免外围元件，输出电流大，微小体积，自身功耗小（uA级，CMOS工艺），输出电压自动稳定，是一种能工作在低输入电压环境下的升压模块。这样您的电路就可以用一节或两节电池供电了。

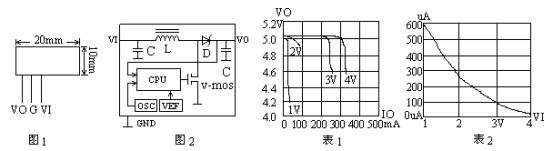

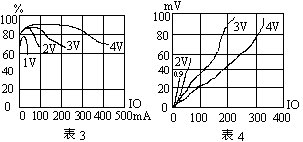

    H994外型见图1，内部电路示意见图2，输入电压与输出电流之间的关系见表1，静态电流与输入电压之间的关系见表2，转换效率与输入电压和输出的电流之间的关系见表3，输出纹波系数与输入电压和输出电流之间的关系见表4，H994的有关技术指标见表5。

     H994的使用：由于H994在电路中包含必要的元器件，甚至包括两只输入输出电容（钽电解电容），所以使用时无需在接任何外围器件，只需如图3所示接好即可使用。其中VI脚：电源输入，G脚：地， VO脚：5V输出。

    如果电路有特殊需要，欲再度降低输出电压的纹波系数，可以在输入和输出端各对地接入一只47μF-100μF的电解电容和104P的瓷片电容，见图4或在输出回路中加入滤波电感，也可达到很好的效果，见图5。

说明及注意事项：

    1.  H994常规产品只备5V，如需3.3V输出可定货；

    2.  如需带有可关断（睡眠）功能的H994，可与本厂联系；

    3.  如需更大电流或更高电压输出，请使用H993或KS系列产品；

    4.  更小体积的5V升压器（10x10x3mm）请使用H991，但输出电流小些（只限批量定货）；

    5.  H994输入电压不得低于0.9V，否则会导致输入电流过大，损坏电路 ；

    6.H994上的器件较精密，请勿损坏或私自更换。
