TX982微波感应控制器

    本产品利用微波多普勒技术，在有效空间内建立电场，当有人或活动物体进入电场后，会产生反射回波，经电子线路混频后检出极微弱的移频信号，此信号经单片机处理后，可输出控制电平，进而驱动报警器和其他电器工作。

    在电路中采用了高达2.4GHz频率的高频振荡器，使得本机天线体积更小，且建立的电场更加狭窄，减少了多余空间。并且采用了微波检测专用微处理器，它能够对输入信号进行脉频和脉宽处理，对小动物，远距离的树木，高频通讯

信号，远距离的闪电和电器开关产生的干扰予以排除，是以往红外线，超声波，热释电元件组成的报警电路以及常规微波电路所无法比拟的，是目前用于安全防范和自动监控的最佳产品。

    微处理器的主频时钟为16KHz ，当初次加电时系统将锁闭60～90秒，其间完成微处理器的初始化，并建立电场，这时红色指示灯LED闪亮，初始化后LED熄灭，系统自动进入检测状态，当有移动信号时，将有约5秒的输出（可根据用户的要求定制），并有LED指示灯做同步显示，输出形式为电压方式，有输出时为高电平（7V以上），静态时为低电平。

    TX982的外型见图1，面板上设置有灵敏度调节孔，使得监控距离在5米范围内可调，其顺时针转动距离变近，逆时针转动距离变远，LED用来指示TX982的工作状态，双芯屏蔽线用于连接电源和负载。其中红色线接电源正极，白色线接输出，铜网接电源负极。

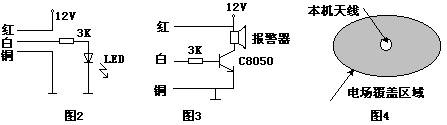

    控制器的工作电压：12～15V，静态耗电量：5mA左右，输出为电压形式，基本应用电路请见图2，图3的电路可带动各种直流继电器。

    TX982的监控范围示意图见图4，产品的有效检测半径为5米范围内可调，非常适合在仓库，商场，展厅和金融部门等等场合使用，具有安装隐蔽，监控范围大，系统成本低的特点。为方便操作，应使用我公司的TXC系列或TX315B系列无线遥控器对TX982进行设防控制。

   应用TX982时需注意的有关事项：

1，尽量远离高频磁场较强的地方。

2，使用时应注意电波的穿墙能力，以防隔墙有人而造成误报。

3，当TX982与无线发送装置配套使用时应注意解决其干扰问题。
