TX05D红外线反射开关

    我公司生产的TX05D型反射开关，实际上是一种一体化的红外线发射，接收器件，它内部包含红外线发射，接收及信号放大与处理电路，能够以非接触形式检测出前方一定范围内的人体或物体，并转换成高电平信号输出。由于TX05D内部采用了低功耗器件和抗干扰电路，所以工作稳定可靠，性能优良，可广泛应用于各种自动检测，自动报警和自动控制等装置中。如：光电计数器，接近式照明开关，自动干手器，自控水龙头，感应门铃，倒车告警电路。

    TX05D的外形和引线见图1，本器件属模块化产品，全部电路焊装在一只 46x32x17mm（不包括安装支架）的塑料盒内。盒的侧面设有状态指示和灵敏度调节孔，一只红色发光管用来指示开关的工作状态，平时熄灭，有反射物时发光。灵敏度调节孔用来调节反射检测距离，顺时针调距离增大，逆时针调距离减小。TX05D通过一条1.5米的双芯屏蔽线做为输出引线，其中红色线为电源正极，白色线为输出端，铜网接电源负极。白色线静态时为低电平，有反射物时输出高电平。实际应用时，如需加长引出线，可选用相同材质的双芯屏蔽线即可。

     TX05D的电参数：工作电压5～12V，极限电压15V，工作电流5～20mA，最大30mA，对应检测距离为0～120㎝，当工作电压12V时，输出最大灌电流大于50mA，最大输出电流大于3mA。TX05D的输出端内部电路见图2，由于考虑器件的通用性和输出保护措施，加入了限流保护电路，当外接负载超过额定值时启动保护，自动减小电流输出，以保护组件和外部负载的安全。如用户有特殊需要或批量定货时可申请减去保护电路，以便能直接驱动功率较大的负载，如电机，继电器等。

     当TX05D接通电源后，即从模块内部的红外线发射管向前方发射38KHZ的调制红外线，一旦有物体或人体进入有效范围内时，红外线就会有一部分被反射回来，被与发射管同排安装的光敏接收管收到并转换成同频率的电信号后，由模块内部电路进行放大，解调，整形，比较处理后，在输出端给出高电平信号。模块的红外线发射能力与工作电压有关。工作电压越高，红外线发射功率越强，检测距离就越远；反之，电压低，检测距离就相对较近。
   由于TX05D使用了调制技术和采用进口带补偿的抗干扰器件，在一定程度上解决了抗干扰的问题，如白天黑夜的灵敏度基本保持一致，这是其它产品所不能比拟的，但由于未加入密码电路，故在离频闪的日光灯较近距离时（2米以内）TX05D会有同步的输出，使用时请注意回避正对日光灯（不包括用电子变压器启动的日光灯）。需内部带有密码的产品请与 我公司联系。

    TX05D的应用举例：

    1，自动取款机的保护玻璃控制器

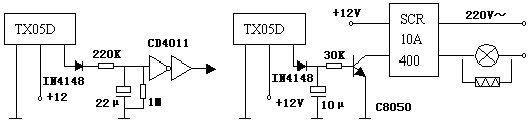

    当有人站在取款机前时TX05D输出高电平，并通过RC网络延时数秒，确认来人是取款而不是经过时给PC机送去高电平，由PC控制电机启动，保护玻璃抬起。当取款人走后，TX05D转为低电平，RC网络在数秒后也输出低电平，PC再控制电机使保护玻璃降下来。从而完成对自动取款机的保护。见图3。

     2，自动干手机

     这是一种使用很普遍的电器，用来干燥手或物品。在这里TX05D直接通过延时电路控制固态继电器，带动电炉丝和风扇工作。同样的电路，将负载换成电磁阀，就可以组成冲便卫生洁具。

    3，阻挡物识别器

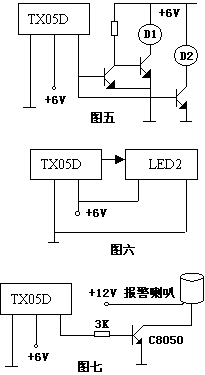

    这时TX05D被用于汽车玩具，当前方有阻挡物时，TX05D会输出控制信号，停止前行并自动后退或转弯。使玩具具有智能化，现在部分出口玩具已装备有此种电路，我 公司备有用玩具汽车改制的样品。电路中D1是运转电机，D2是转向电机。三极管均为高放大倍数的大功率管。当我们将电路加以改进后可用做汽车倒车距离告警器。见图5

4，计数传感器

    在一些设备或流水线上需要对产量或流量进行统计，用TX05D可以直接作为传感器件。再利用我公司的LED1三位半计数器或LED2六位计数器即可组成完整的计数系统。并带有锁定和复位功能，用于监控生产情况。参考电路见图6.

5，入侵报警器

    将TX05D安装在门窗的两侧或通道的位置，当有人进入时TX05D就会检测出来，并且启动警报系统工作。由于TX05D发出的是红外线，所以不易察觉故具有很强的隐蔽性。在这时TX05D 甚至可组成对射的检测系统，以提高控制范围。见图7。

    注意事项：

    1，在TX05D的前方或侧面不应有大面积的阻挡物或反射物，以免影响其正常工作。

    2，外界的各种颜色因对红外线的反射效率不同，表现出的检测距离也不一样。如我们站在TX05D的前方，身着浅色（白、灰、黄）和身着深色（黑、蓝、紫）时会造成检测距离的不同，此属正常现象。

    3，TX05D的检测距离于工作电压有关，电压越高距离越远。
