TX05C-1 红外线对射检测电路

    TX05C-1是一种对射式的红外线检测电路,人眼不能直接观察到光线的传输路径。其光路含有产品特定的密码，如在外部强制干涉或用其他光源解密，只能导致检测电路报警。

    本电路已经被广泛用于门窗及各种人行通道的报警系统：流水线的自动控制，量值的统计上。

    TX05C-1分发射电路和接收电路两部分，可以采用集中或分散供电方式。

    TX05C-1发射电路：

    外形见图一、内部电路见图二、工作参数见表一、以供参考：

图一

图二

  表一

    发射电路的作用距离与工作电压有关,以下是4档电压的作用距离,供参考：

当电压为5V时，TX05C-1的作用距离大约是3米，

当电压为6V时，TX05C-1的作用距离大约是4米，

当电压为9V时，TX05C-1的作用距离大约是6米，

当电压为12V时，TX05C-1的作用距离大约是7米，

    （以上测试是在接收电路工作电压12V，室温为25ºC的情况下完成的。）

    在TX05C-1安装时，发射和接收管的方向一定要正对，电路的指示灯闪动时，说明方向没有对正或发射功率不够。可以通过调整接收、发射管的方向和提高发射电路的工作电压来解决。

在TX05C-1的作用距离足够大的前提下，应尽量降低发射电路的工作电压，一是有效的降低功耗。二是减少内部47Ω限流电阻的发热量。

     注意：发射电路的工作电源尽量使用稳压电路供电，以免瞬间超过12V时，烧毁内部电路。

     TX05C-1的接收电路采用进口的微功耗稳压电路和解码电路，有着很小的电流功耗，在能接收到发射信号且解码有效时的电流仅为1mA，解码错误，发光二极管点亮时电流为3.5mA。接收电路的工作电压为7-12V.DC。

    接收电路引出一条线缆，以便引入电源和输出信号。其中铜网接地（负极），红线接电源（正极），白线为输出（正常有信号时为低电平，小于0.1V，无信号时为高电平，大于3.5V<不带载>，此时发光管亮。）

    接收电路的外形尺寸为32X46X17mm（不含安装支架）。

图三

图四

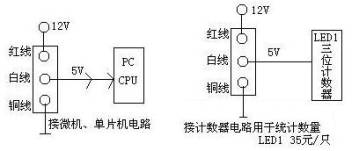

图五

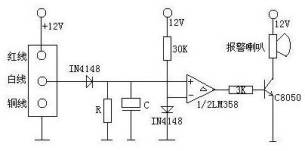

    带延时功能的报警电路，当有一次触点信号时，可报警一段时间。由R、C决定。
